75-kraadine üldine kallutusmasina voodi disain, kõrge jäikus, lihtne kasutada ja mugav lõigata;
X/Z-telje kruvid on kõik eelvenitatud konstruktsioonid, mis võivad töötlemise ajal vähendada temperatuuri tõusu mõju kruvide täpsusele ning kasutada kiireid ja vaikseid kuulkruve;
X/Z-telje kõva rööpa konstruktsioon, HRC48 kõvaduse pinna kuumtöötlus, suur juhtrööpa vahe, hea jäikus, väände- ja vibratsioonikindlus, stabiilne töötlemistäpsus koos väikese hõõrdumisega, kulumiskindlad imporditud plastkattega juhtrööpa materjalid. hea liikumistäpsus ja dünaamilised omadused;

Tehnilised andmed	Ühikud	NL502S	NL634SC	NL636SC	NL638SC
Max voodi pöörlemise läbimõõt	Mm	￠600	￠650	￠650	￠650
Max voodisadula pöörde läbimõõt	Mm	￠450	￠410	￠450	￠450
Max lõike läbimõõt	mm	￠500	￠630	￠630	￠630
Max lõikepikkus	Mm	500	1000	2000	3000
Max varda läbimõõt	Mm	￠51	￠74	￠89	￠89
Spindli maksimaalne kiirus	mm	3000	2000	2000	2000
Spindli otsa moodul	ISO	A2-6	A2-8	A2-8	A2-11
Spindli läbimõõduga ava	Mm	￠65	￠87	￠102	￠102
Sabavarruka varruka läbimõõt	Mm	￠100	￠130	￠130	￠130
Tailstock varruka käik	Mm	100	100	100	100
Löök X/Z	Mm	295/600	330/1100	350/2100	350/3100
Liigutage kiiresti X/Z	m/min	12/16	8/12	8/12	8/10
X-telje kruvi läbimõõt/samm	Mm	￠32/8	￠32/8	￠32/8	￠40/10
Z-telje kruvi läbimõõt/samm	Mm	￠40/10	￠40/10	￠50/10	￠50/12
Hüdraulilise torni jaama number		8	8	8	12
Välise treitööriista hoidiku tehnilised andmed	Mm	25*25	32*25	32*25	32*32
Välise treitööriista hoidiku tehnilised andmed	Mm	25*25	32*25	25*25	32*32
Puurimistööriista hoidiku maksimaalne läbimõõt	Mm	￠40	￠50	￠50	￠50
X-telje positsioneerimise täpsus	Mm	0.01	0.012	0.016	0.016
Z-telje positsioneerimise täpsus	Mm	0.012	0.014	0.04	0.05
X-telje korduspositsioneerimise täpsus	Mm	0.005	0.006	0.007	0.007
Z-telje korduspositsioneerimise täpsus	Mm	0.007	0.006	0.02	0.022
Masina koguvõimsus	Kva	25	35	35	35
*Masina üldmõõde (LLK)*	Mm	425018801950	546719452075	689020452140	802022352125
CNC süsteem	Fanuc SIEMENS (kliendid valivad)
Peamine mootori võimsus	KW	11/15	15/18.5	15/18.5	18.5/22
Servo mootori pöördemoment	N.m	10.5*10.5	10.5/20	10.5/20	10.5/20
Masina kaal	Kg	4300	7500	8800	10000

Kuum tags: 75-kraadise kaldega voodiga raskemetalliseadmed, Hiina 75-kraadise kaldega voodiga raskemetalliseadmete tarnijad, tehas

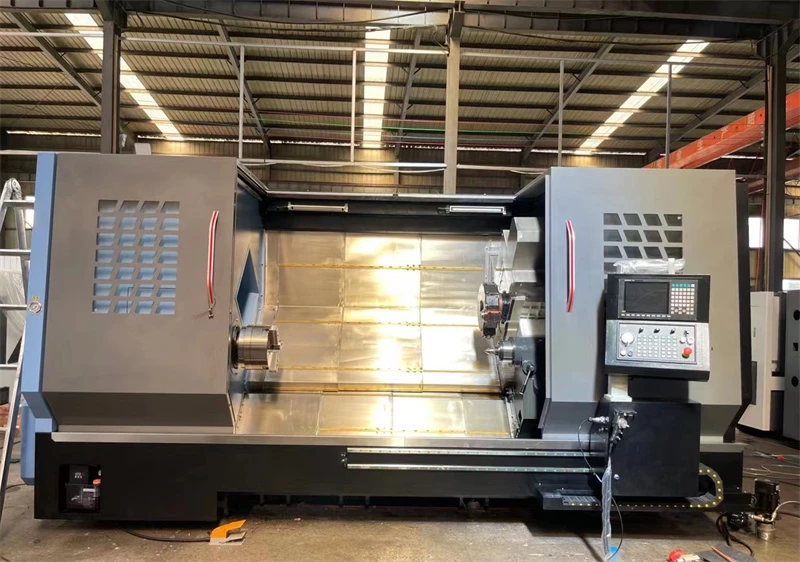

75-kraadise kaldega voodiga raskemetallist seadmed
